LaserGas™ III SP 三代单光路分析仪

LaserGas™ III SP 三代单光路分析仪

原位型/烟道 --样本下载

  • 第三代LaserGas™ 产品
  • 适用于zone 1 和 class I division 1
  • 光路长度从0.5到30 m
  • 可以通过光谱法同时测量过程温度
    •

    产自挪威

    所有产品都是挪威原产

    配置校准

    分析仪将按照用户的工况进行配置和校准

    服务研发

    服务工程师和研发团队为产品提供强有力的支持

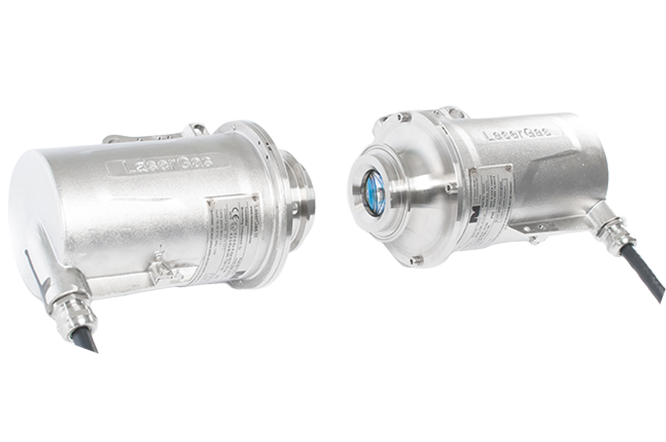

    挪威恩伊欧监测器有限公司（NEO Monitors AS）的 LaserGasTM III SP单光路气体分析仪(第三代)是一款基于光学的可调谐二极管激光吸收光谱仪 (TDLAS)技术，专为危险场所应用所设计的仪器，并适用于 SIL2 要求。分析仪由发射单元和接收单元组成，相对安装在烟囱、管道或反应器两侧，不需要高维护的预处理系统。分析仪提供原位实时的在线分析，无来自背景气体交叉干扰。

    产品规格



    响应时间:

    1~5 秒



    精度(重复性):

    ±1/2 LDL or读数的1%



    线性:

    1% rel.



    工作温度:

    ATEX：-40℃~ +65℃

    CSA:     -40℃~ +60℃









    环境要求



    储存温度:

    -40℃~ +70℃



    防护等级:

    IP66









    输入 / 输出



    模拟输出 (3):

    4 - 20 mA DC

    (浓度，透光率)



    数字输出:

    10/100 Base T Ethernet (Modbus TCP)



    继电器输出(3):

    高气体浓度报警 , 维护报警和错误报警(常闭型)



    模拟输入:

    4 - 20 mA 过程温度和压力









    额定值





    供电电源:

    18-32 VDC



    CSA等级:

    Class 2



    功耗:

    最大20W



    4-20 mA输出:

    最大负载 500Ω, 非隔离

    继电器输出:

    1A @ 30VDC/AC





    安全性



    激光等级:

    IEC 60825-1 Class 1

    CE:

    已认证

    EMC:

    符合 2014/30/EU 指令





    认证



    ATEX zone1:

    Ex db [op is Ga] IIC T4 Gb

    Ex tb [op is Da] IIIC T100℃ Db

    CSA:

    Class I, Div.2,

    Groups A,B,C 和 D, T4;

    NEPSI:

    Ex d [op is Ga] IIC T4 Gb

    Ex tD A21 IP65 T90℃/ T100℃

    ATEX等级

    接线盒:

    II 2 GD Ex e IIC T5

    II 2 D Ex e tb IIIC T85°C Db

    功能安全:

    IEC 61508 SIL2





    安装与操作





    法兰尺寸:

    DN50/PN10 或者

    ANSI 2" /150Ibs



    (根据需求可定制)

    对准公差:

    法兰平行度在 1.5 °以内

    吹扫气:

    干燥无油的压缩空气或氮气

    10-15L/min



    (由具体应用决定)





    维护





    标定:

    建议每 12 个月一次





    尺寸 / 重量



    发射和接收单元（TU/RU）:

    215(长度，吹扫单元+50) x 125mm(直径), 3.5 kg

    光学窗口(可选):

    长度60mm 或100mm

    接线盒:

    260 x 160 x 90mm,

    2.5 kg

    目标气体

    检测限(LDL)

    最小过程温度

    最大过程温度

    最小压力

    最大压力

    最小量程

    最大量程

    默认量程

    O2

    100ppm

    -40 °C

    1500 °C

    0.7 BarA

    10 BarA

    -

    0-100%

    -

    CO +CH4

    (过程温度<500℃)

    CO

    0.5ppm

    -40 °C

    500 °C

    0.7 BarA

    1.5 BarA

    0-50ppm

    0-1%*m

    -

    CH4

    0.01%

    -40 °C

    500 °C

    0.7 BarA

    1.5 BarA

    0.1%*m

    0-10%*m

    -

    CO+CH4+H2O

    (过程温度≥500℃)

    CO

    3ppm

    -40 °C

    1300 °C

    0.7 BarA

    1.5 BarA

    0-200ppm

    0-2%*m

    -

    CH4

    0.05%

    500 °C

    1300 °C

    0.7 BarA

    1.5 BarA

    0-5%*m

    0-10%*m

    -

    H2O

    2%

    500 °C

    1300 °C

    0.7 BarA

    1.5 BarA

    -

    0-40%

    0-40%

    NH3+H2O

    NH3

    0.2ppm

    -40 °C

    500 °C

    0.7 BarA

    1.5 BarA

    On Req.

    On Req.

    0-50ppm

    H2O

    Tbc

    -40 °C

    500 °C

    0.7 BarA

    1.5 BarA

    -

    40%

    0-40%

    H2

    0.1% vol

    -50 °C

    250 °C

    0.5 BarA

    10 BarA

    5%

    100%

    -

    CO2

    10ppm

    -40 °C

    1300 °C

    0.7 BarA

    1.5 BarA

    0-100ppm

    0-10%*m

    -


    *注：根据具体应用决定

    **注：检测限是指1m光路长度，气体温度/压力为25℃/1bar_A时的95%置信区间。（氮气背景下）

    ATEX zone1:

    Ex db [op is Ga] IIC T4 Gb

    Ex tb [op is Da] IIIC T100℃ Db

    CSA:

    Class I, Div.2,

    Groups A,B,C 和 D, T4;

    NEPSI:

    Ex d [op is Ga] IIC T4 Gb

    Ex tD A21 IP65 T90℃/ T100℃

    • 过程安全

    • 惰化控制

    • FCC 装置焦炉煤气

    • 燃烧控制

    • 选择性催化还原SCR

    • 选择性非催化还原SNCR

    • 脱硝装置 DeNOx

    • 排放监测

    • 可靠且经过验证的非接触式光学激光测量技术

    • 无来自背景气体的交叉干扰

    • 可靠的原位实时监测

    • 低投入，高回报（ROI）

    • 维护成本低
