可调谐二极管激光吸收光谱技术

Tunable Diode Laser Absorption Spectroscopy

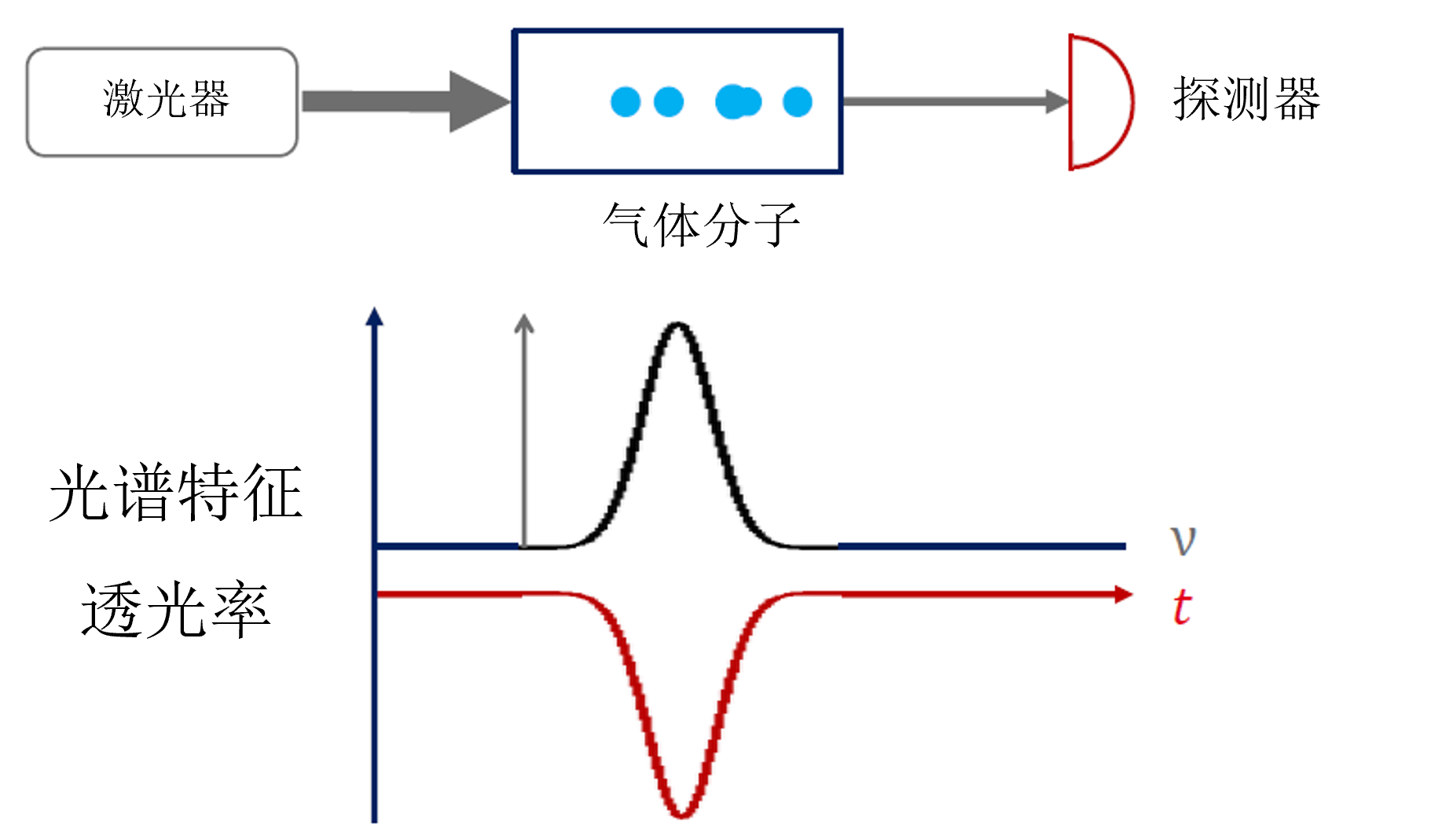

测量原理

激光

比尔-朗博定律 透光率

  • T:透光率

  • S:吸收强度

  • g(f):线性方程

  • L:光路长度

  • N:目标气体浓度

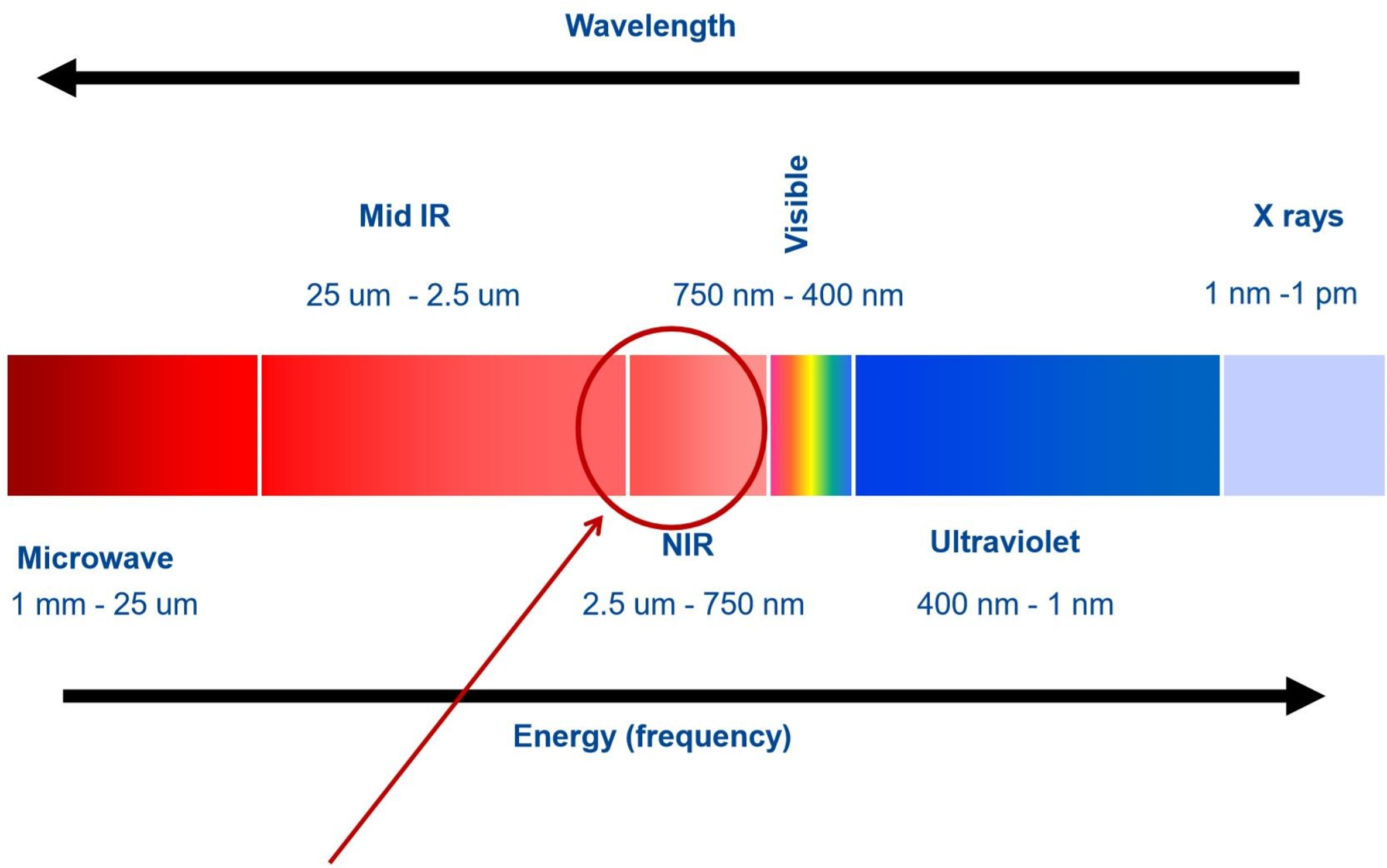

TDLAS工作范围

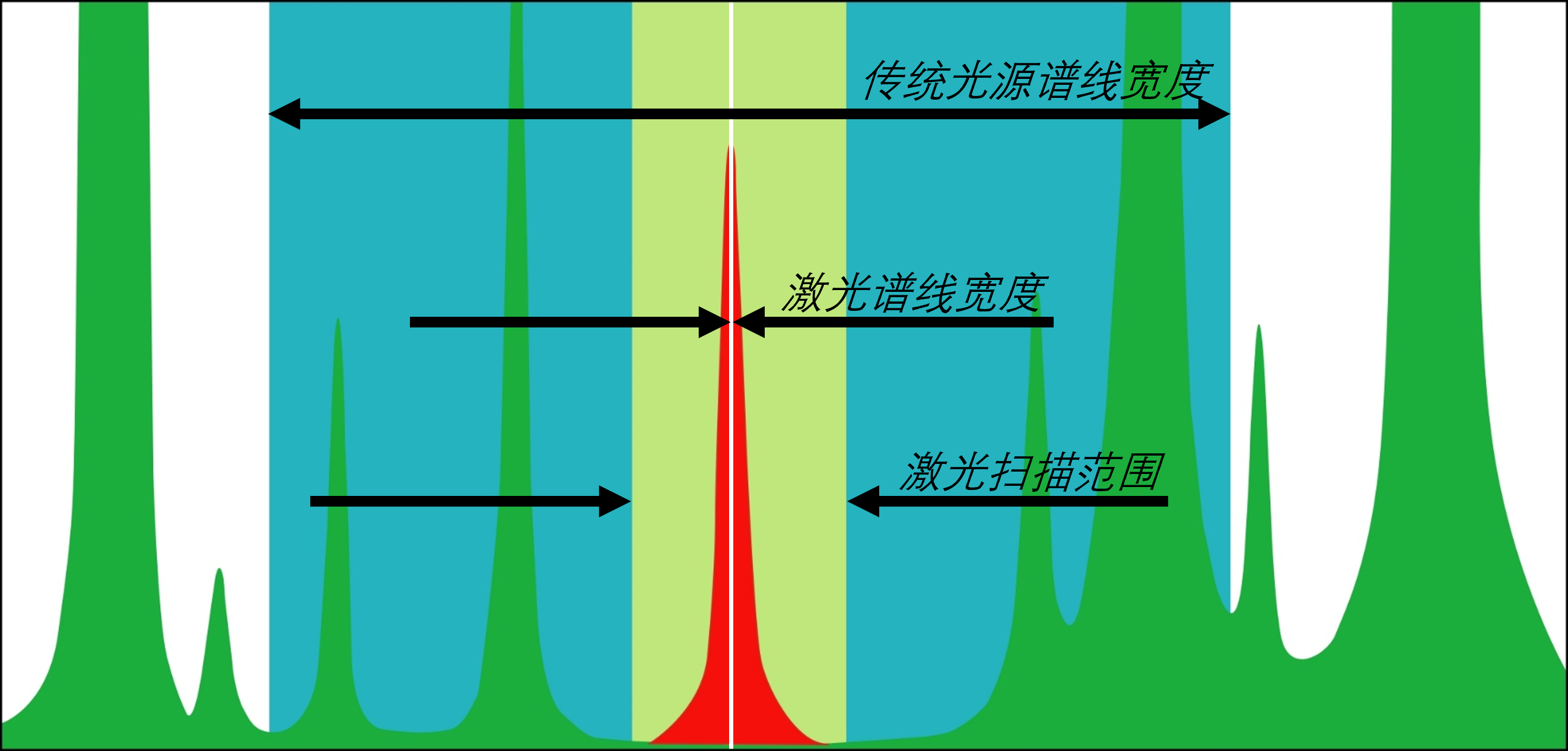

激光光谱

可调谐二极管激光器

 待测气体吸收峰,典型宽度为0.05 nm

 其他(背景气体)吸收峰

 激光扫描波段,典型宽度为0.2-0.3 nm

 紫外/红外谱线宽度>2 nm

激光器

吸收谱线

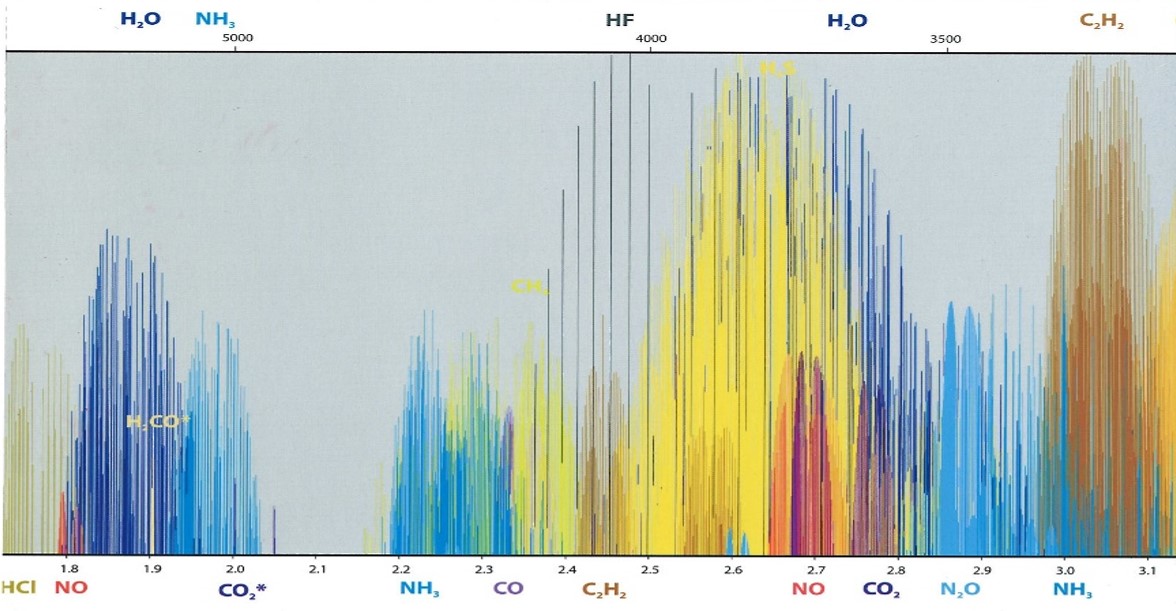

光谱图
吸收谱线

吸收情况与如下因素有关:

  • 目标气体浓度

  • 温度

  • 压力

  • 其他气体组分


→ 因此吸收谱线是连续曲线形(而不是离散的“丨”形)

→ 为了反映真实的吸收情况,必须对激光波长(或频率)曲线进行扫描
