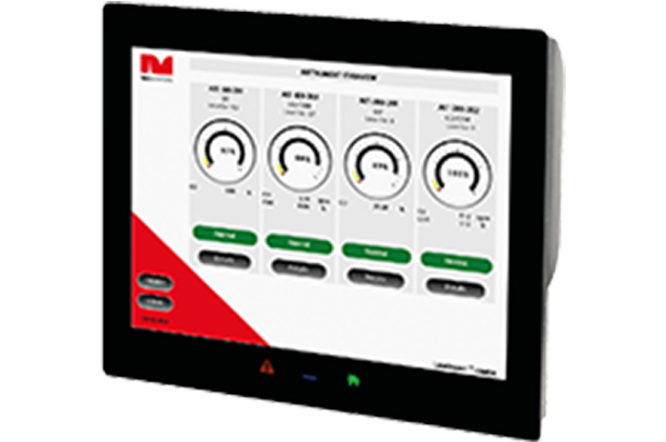

LaserInspect™ CIMO4 操作面板

LaserInspect™ CIMO4 操作面板

--样本下载

  • 光滑、全彩触摸屏
  • 15英寸窄平板边框
    •

    产自挪威

    所有产品都是挪威原产

    配置校准

    分析仪将按照用户的工况进行配置和校准

    服务研发

    服务工程师和研发团队为产品提供强有力的支持

           NEO Monitors 公司的 LaserGas™ CIM04让操作人员可以在同一个显示器上远程操作多达4台LaserCasTM分析仪。操作人员可以同时查看所有仪器的完整状态并能够直接从面板进行维护工作。这款HMI是为NEO Monitors LaserGasTM系列设计的．并且可以方便的集成到机柜内。

    /电源输入/

    输入电压：

    10-30 VDC

    一般功率（仅面板）：

    18W

    最大功率（仅面板）：

    24W

    面板和仪表组合最大功率：

    58W


    必须使用二级电路标准以符合美国国家电器协会（NEC）、美国消防协会（NFPA-70）或者加拿大电气法规（CEC）Part I,C22.1或者限能电源（LPS）以符合IEC 60950-1 或者限能电路以符合IEC61010-1；通过可拆卸的三个接线端子连接电源。

    /电源连接/

    高压缩笼夹端子



    剥线长度：

    0.3"（7.5毫米）

    电缆规格容量：

    单芯 14 AWF （1.63毫米）
    双芯 18 AWF （1.02毫米）
    四芯 20 AWF （0.81毫米）

    /网络媒介/

    10BaseT：

    ≥ Cat3 网线

    100BaseTX：

    ≥ Cat5 网线

    /环境条件/

    环境温度：

    -20℃ 至 60℃

    储存温度：

    -20℃ 至 70℃

    环境湿度：

    0-85%（不能凝结）

    允许使用海拔：

    最高2000米

    冲击：

    40g 依据IEC 68-2-27

    震动：

    4g @-500 Hz 依据IEC 68-2-6

    /液晶显示/

    触摸屏类型：

    电阻模拟

    规格：

    15 英寸
    像素：

    1024x768
    亮度：

    400 cd/m2
    背光：

    70000 HR TYP


    符合RoHs标准

    ATEX 认证：

    II 3 G Ex ic nA IIC T4 Gc
    II 3 D Ex tc IIIC T135°C Dc
    DEMKO 14 ATEX 1387X
    EN 60079-0, -11, -15, -31

    IECEx 认证：

    Ex ic nA IIC T4 Gc
    Ex tc IIIC T135°C Dc
    IECEx UL 15.0035X
    IEC 60079-0, -11, -15, -31

    CE 认证：

    EN 61326-1 不受工业场所排放的影响 CISPR 11 Class A
    IEC/EN 61010-1

    UL 认证：

    cULus 应用于普通领域: 参考文件 #E302106
    UL 61010-1, -2-201
    cULus 应用于防爆区域: 参考文件 #E317425
    Class I, Division 2, Groups A, B, C and D
    Class II, Division 2, Groups F and G
    Class III, Division 2
    ANSI/ISA 12.12.01, C22.2 No. 213-M1987, 157-92

    4X型 IP66外壳等级（仅面板）

    ABS类型认证 （ABS船舶应用认证）


    • Sleek full-color touchscreen
    • 15” with narrow tablet-style bezels
    • Expandable with up to 4 analyzers connected to one interface
    • Span / Validation reading
    • Touch screen with easy and intuitive navigation
    • Easy way to check analyzer status
    • All-in-one control panel for the LaserGas™ family
    • Rugged design for industrial use
    • Remote monitoring of instruments
    • Control, Inspect, Monitor and keep Overview of up to 4 analyzers
